廣東優科檢測是UL美華授權的第三方檢測機構，已獲得CNAS和CMA資質認可，可提供電線電纜UL認證檢測和技術咨詢服務。接下來為大家介紹電子線UL758耐壓測試方法。

我們將從三個方面來給大家進行解讀。一是UL758標準規定的耐壓與火花電壓大小比較，二是第一種耐壓測試方法，三是五種耐壓測試方法比較。

說起耐壓值，我們?cè)谇懊嬗薪榻B過過程中的火花電壓，應該怎么打，打多少，還有成品的直流耐壓打多少。我們一起來回顧一下前面講過的內容，火花電壓，如果沒有耐壓要求，打3000V AC，30V~1000VAC，10倍額定電壓值，最小1500VAC，大于1000VAC，2倍額定電壓值，最小10000VAC，如果用直流電壓火花機，火花電壓是交流的3倍。

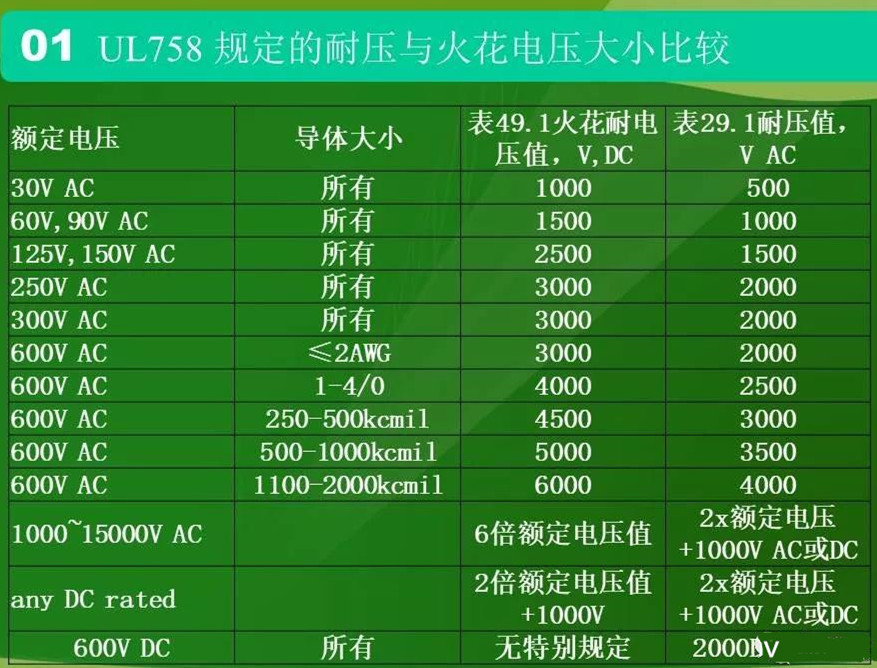

在UL758標準中，表29.1規定了交流耐壓值，表49.1規定了直流耐壓值，對這兩個電壓值都有規定。這里我們拿幾個常見的額定電壓值給大家做一下對比：
1、300V，600V，300V AC的電線，火花電壓10倍，就是3000V AC，按表29.1 成品耐壓2000V AC，按表49.1 3000V DC。
2、600V 2AWG以下導體規格，火花電壓10倍就是6000V AC，按表29.1 成品耐壓2000V AC，按表49.1 3000V DC。

這里大家有沒有發現一個問題，就是300V的電纜，成品打耐壓的要求與600V的電纜是一模一樣的，都是打2000V AC或3000V DC。個人認為這個耐壓值的規定非常的不科學。個人認為，要么是300V的電纜耐壓規定太高了，要么就是600V的電纜，耐壓規定得太低了。

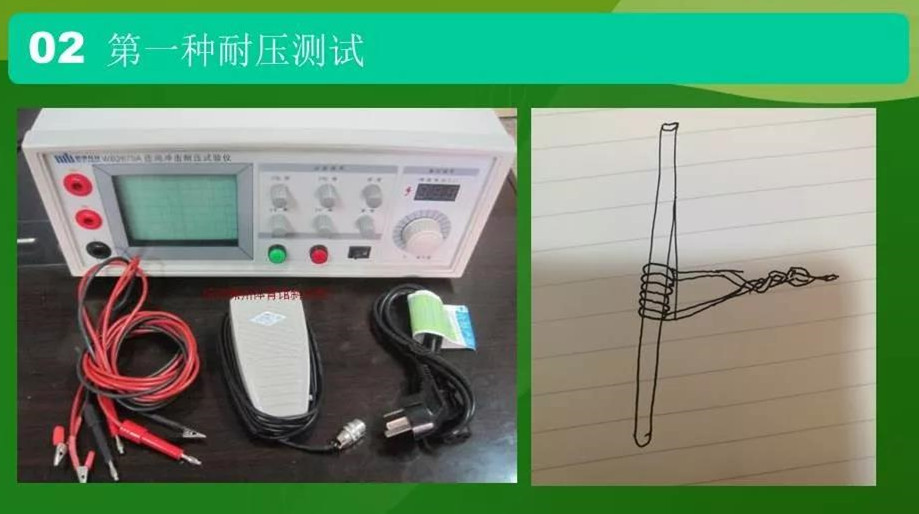

我們?cè)賮?lái)重點看一個耐壓實驗方法。就是UL 758標準中描述的第一種耐壓實驗方法。
1、實驗條件：針對單絕緣線做的耐壓測試評判。如果你是多芯電纜，需要單獨把絕緣芯線抽出來進行測試。
2、樣品要求：樣品是6根，每根長0.61m。3根常溫保存，3根需要放到老化箱里按標準要求的溫度條件做老化實驗，老化實驗的溫度與時間是按你的電線的溫度等級來確定的，具體大家可以去查UL 758 表14.1。如果不清楚客戶的溫度要求，只是想驗證一下材料的耐壓能力，你也可以按材料的溫度等級來確定老化條件，你可以參考UL758 表7.1與表7.2。
3、老化實驗完成后，需要將樣品取出，在自然狀態下冷確放置16~96小時。
4、把樣品中間部分305mm，用金屬箔包起來，一般實驗室用單面帶導電膠的銅箔，也可以用其它的材料代替。
5、包好之后，我們需要把測試樣線包好的部分在一個金屬繞棒上，很緊密的繞6圈，兩端伸出來的電線對絞一下或用膠帶固定住。繞棒的選擇是有電線直徑的2倍或最小5mm。這樣準備好之后，就可以打耐壓了。
6、一端接金屬繞棒，一端接電線中間的導體。緩慢升壓到規定的耐壓值，升壓速度低于500V每秒，保持打耐壓60秒。60秒之后，我們?cè)俅我缘陀?00V每秒的速度緩慢升壓，只到電線擊穿為止，記錄電線擊穿的擊穿電壓值。
7、結果判定：6根樣品都需要全部這樣測過。最后來判定，首先，60秒的耐壓必須能夠通過。其次，三根老化后的擊穿電壓的平均值，不能低于3根未老化電線的擊穿電壓平均值的50%。

其他的測試方法要比??第一種耐壓測試方法簡單一些。??所以我們重點弄明白第一種耐壓實驗方法，??后面的基本上就比較好理解。

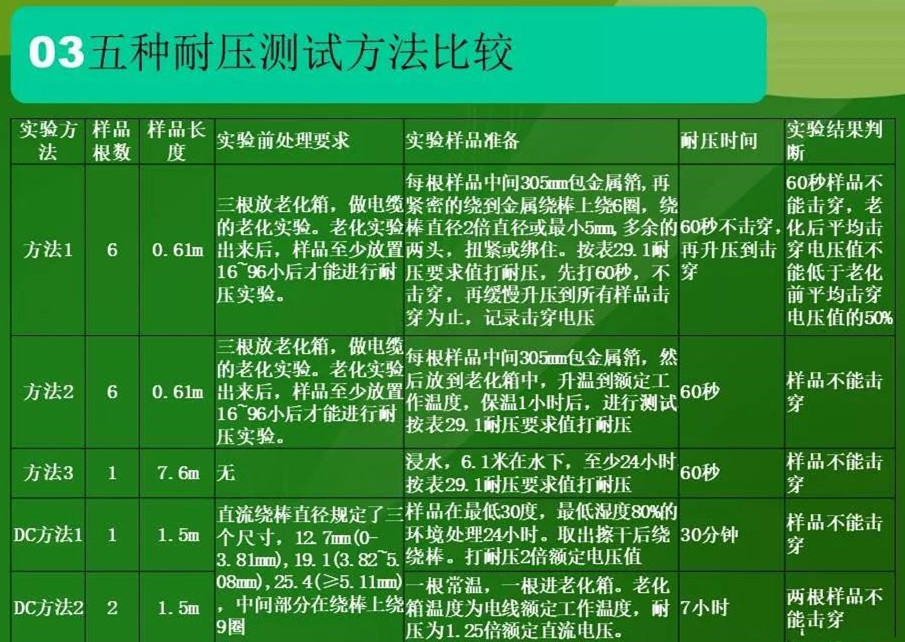

接下來我們來看一下5種??耐壓測試方法的對比表格：

方法二、方法三與方法一區別描述：
1、方法二跟方法一??區別：方法一老化后的??樣品，??在??包好金屬箔之后進行??測試的時候，方法二要求將樣品再放到??老化箱中，??按照額定的工作溫度，??保溫一小時。耐壓測試在老化箱里進行，??打耐壓60秒自動停止，測試結束，樣品??不需要擊穿。??

??2、方法三要求：??取一根7.6米的樣品，??放在一個水槽里，??進行測試。要求中間浸水長度??最少6.1米，水下至少泡24小時，??然后再打水中耐壓60秒，??不能擊穿。??這個就是UL758??提到的第三種??測試方法。

??對直流電線電纜，UL758還有兩種耐壓測試方法：
第一種測試??方法，??跟??交流電線的量測方法非常接近。
1、不是取六根樣品，而是取一根??1.5米的樣品。??
2、樣品需要進行一個特殊的實驗前處理，??就是在最低溫度30度，最低濕度??80%的環境下，??處理24小時。
3、把樣品取出來，用布擦開，??擦干之后繞繞棒，??繞棒的尺寸，??相對來說，??要比方法一的尺寸寬松一些。
有規定三個繞棒直徑：
1）繞棒直徑是0到3.81毫米之間的線徑，繞棒??采用是12.7毫米的金屬繞棒；
2）線徑在3.82mm到5.08毫米之間時，金屬繞棒直徑是19.1毫米；
3）??大于5.1毫米的這個線徑的時候，金屬繞棒全部使用25.4毫米。
??繞的時候也是緊密地繞，??不是方法一的六圈，這里要求是9圈。??
4、這個繞好之后，??接法是與前面方法一一致的，??但是它有個很大的區別，就是耐電壓值，??這個直流線的耐壓值，升到額定電壓的的兩倍就??就可以了。??但是它有一個很特殊的要求，別的方法一般要求保持60秒就可以了，這個實驗方法要求保持30分鐘，??30分鐘不能擊穿。

直流電纜的試驗方法二??和方法一不一樣。??
方法二：
1、取了兩個樣品，??每根長度也是1.5米，這個長度上與方法一是一致的。

2、一根常溫，??另外一根放進老化箱，??老化溫度??是電纜的額定的工作溫度。??它是繞好繞棒之后，把樣品放去老化箱去，老化箱，需要有引線可以把樣品的兩極接出來，一根放到老化箱內邊打耐壓保持住，邊保溫也保持住，維持這個狀態7小時，耐壓值是額定工作電壓的1.25倍。常溫與老化箱內的??兩個樣品都不能擊穿，才算耐壓實驗通過。
