廣東優科檢測是獲得CNAS資質認可的第三方檢測機構，實驗室具備UL817標準檢測資質和檢測能力，可提供電源線UL817測試服務，接下來為大家介紹電源線UL817測試項目及要求。

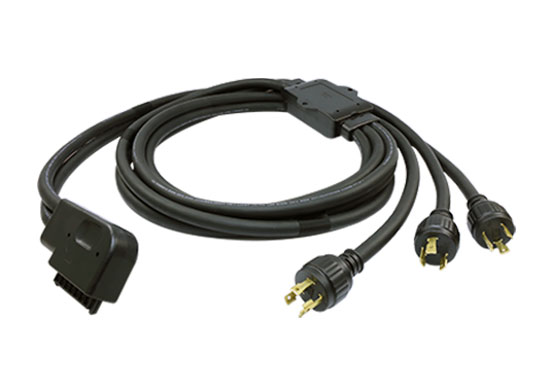

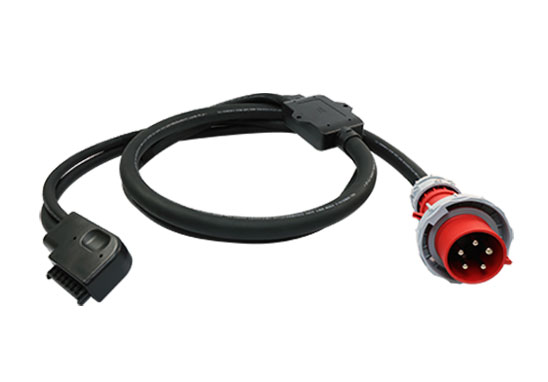

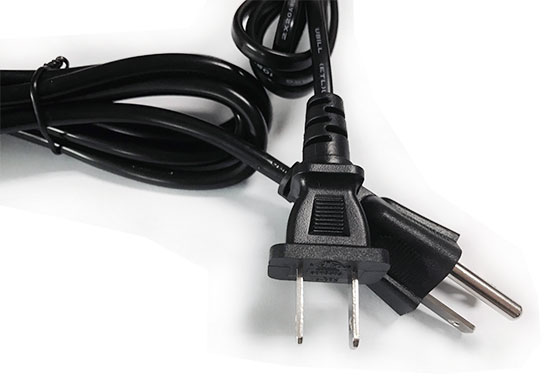

UL817 軟線組件和電源軟線UL安全標準
UL817-軟線組件和電源軟線標準。此標準包括電線組件插頭，用于擴展一個分支電路，便攜式電源線設備，本標準還包括電線束縛設備。
導線連接可靠性測試（Conductor Secureness Test）
依據標準：UL817 (81.1，81.2)
測試對象：插頭的端子（blade，pin）或軟線連接器的接觸片（female contact）與電線連接好后，模塑或裝配到插頭或連接器之前。
樣品數量：Normal：13 條
Tightened：20 條
Reduced：5 條
測試方法：在電線與端子之間施加一個力（電線大于或等于18AWG時為20磅（89牛），電線小于18AWG時為8磅（36牛）），保持1分鐘。
注意：該力可以由砝碼（dead weights）或拉力測試儀（tensile testing machine）提供，但如果使用拉伸測試儀器，拉伸時速度不可超過1inch/min，拉力測試儀精度為 0.1磅(0.4牛)，準確度應在讀 數值的±2%之內。砝碼與拉伸測試儀器均需要校驗。
判定：連接處無斷裂為合格。
端子牢固性測試（Security of blades or pin）
依據標準：UL817（82.1 – 82.3）
測試對象：插頭/轉換插頭，裝配好后。
樣品數量：
Normal：13 條
Tightened：20 條
Reduced：5 條
測試方法：對于模塑后的插頭/轉換插頭，在每個端子與插頭本體之間可施加20磅（89牛）的力，保持2分鐘；對于在現場裝配的平行端子的插頭/轉換插頭，除了每個端子單獨測試外，兩個端子還應同時做上述測試。
判定：移開砝碼后，端子位移不超過3/32英寸(2.4mm)為合格。
絕緣皮牢固性測試（Security of Insulation Test）
依據標準：UL817（83.1，83.2）
測試對象：軟線為平行線且名義絕緣厚度小于0.06英寸(1.52mm)的插頭/轉接插頭。這樣的軟線通常有HPN、SP-1，SP-2，SPT-1，SPT-1W， SPT-2，SPT-2W，SPE-1，SPE-2，XTW。
樣品數量：
Normal：13 條
Tightened：20 條
Reduced：5 條
測試方法：樣品軟線長度應為6 – 8英寸（152 – 203mm）。在離軟線進入插頭處1英寸（25.4mm）以平行于軟線方向?qū)⒚扛娋€切一小口，將切口處電線里所有的銅絲及隔離物剪斷，將插頭的端子固定，在軟 線的自由端施加一個15磅(67牛)的力，保持2分鐘。
注意：如果HPN軟線在模塑后最少有3/8英寸（9.5mm）長的絕緣皮在 插頭里面，則樣品的軟線長度應為10 – 12英寸(254 – 305mm)，切口距 離為6英寸(152mm)。
判定：任何絕緣皮從插頭中滑出或銅絲在軟線進入插頭本體處外露均 判定為不合格。
防拉力傳入測試（Strain Relief Test）- General
依據標準：UL817（84.2）
測試對象：除flatiron plug，an appliance plug，or a through-cord heating-pad switch 外所有的連接頭（插頭/連接器）。
樣品數量：
Normal：13 條
Tightened：20 條
Reduced：5 條
測試方法：支撐鋼板上開一個剛好可允許軟線通過的孔，在軟線上施加一個垂直與軟線進入插頭本體孔平面方向的力（電線大于或等于 18AWG時為30磅（133牛），電線小于18AWG時為20磅（89牛）），保持1分鐘。
注意：如果端子的主軸方向垂直于軟線進入插頭本體孔平面，也可以固定在端子上來做上述測試。
判定：無拉力傳遞到接線處為合格。 注意：如果有線中開關，應做SR測試，拉力施加應為Cord-to-cord， 開關或其他線中部件SR測試示意圖
判定：任何一根導線從接線端滑脫均為不合格。
散絲與斷絲目檢（Stray Strands & Metal Chips）
依據標準：UL817（10.1）
檢測對象：軟線與端子連接
樣品數量：
Normal：13 條
Tightened：20 條
Reduced：5 條
檢測方法與要求：
每根導線與端子應采用滿足如下要求的方式連接固定：
a) 避免任何一根導線的銅絲與相反極性的未絕緣金屬或非帶電金屬接觸；
b) 提供機械固定滿足81節(UL817)–導線連接可靠性測試 - 的測試要求；
c) 提供足夠的電流容量滿足87節(UL817)- 溫升測試- 的測試要求；
d) 避免銅絲在插頭模塑表面出現。
軟線連接器觸片下陷深度檢測（Recess of contacts）
依據標準：UL817（26.3.1）
檢測對象：2線平行插孔的軟線連接器
樣品數量：
Normal：13 條
Tightened：20 條
Reduced：5 條
檢測方法： 用游標卡尺深度標尺測量，觸片頂端到孔面的距離。
判定：測量值不小于1/4英寸(6.4mm)
插孔深度測量（Depth of cavity）
依據標準：UL817（26.4）
測試對象： 軟線連接器
樣品數量：
Normal：13 條
Tightened：20 條
Reduced：5 條
測試方法：將深度規插入軟線連接器插孔，用15磅的力來確定深度規是否完全插入，在確定深度規上的標示刻度線是否露在插孔面外。
深度規：
對于用于測量非極性插孔的：橫截面為0.260 X 0.065 英寸(6.6 X 1.7mm)
對于用于測量極性插孔的：橫截面為0.322 X 0.065英 寸(8.2X 1.7mm) 標示刻度線為離插入端0.718英寸(18.2mm)距離處。
判定： 標示刻度線露在插孔面外為不合格。
絕緣耐壓測試（Dielectric Voltage-Withstand Test）
標準依據：UL817（104.1 – 104.6）
檢測對象：電源線及電線組件
樣品數量：
Normal：13 條
Tightened：20 條
Reduced：5 條
測試方法：在電源線或電線組件的載流線之間以及載流線與地線之間按下述任意一種方式測試：
a) 1250V 交流 (40 – 70Hz)，1 分鐘；
b) 1500V 交流 (40 – 70Hz)，1 秒鐘；
c) 1770V 直流，1 分鐘；
d) 2100V 直流，1 秒鐘。
判定：任何兩根線間不能承受上述的測試均為不合格。
極性與導通測試（Polarity and Continuity Test）
標準依據：UL817（11.1，11.2，105.1，105.2）
檢測對象：有地線或極性電源線及電線組件
樣品數量：
Normal：13 條
Tightened：20 條
Reduced：5 條
測試方法與要求： 每根電線應與相應的端子連接。結構為 C1.1 – C1.38，C2.1 – C2.42，以及C3.1 – 3.8 的連接頭，應滿足兩個條件：
1、電線上的識別為：
1) 顏色為白色或本灰色；
2) 白色或本灰色的編織；
3) 下列識別方式：
i) 白色或本灰色的隔離；
ii) 絕緣上有條紋、凸起或凹槽或；
iii) 每根銅絲外被覆有錫或其他的白色金屬。
應與連接頭上標有字母“W”- 零線（grounded circuit conductor） - 的端子連接，或與如果沒有字母“W”標識，標有字母X，Y， 或Z 的任何一個端子連接。
2、電線上的識別為：
1）綠色帶或不帶一條或多條黃色的筋；
2）有綠色帶或不帶一條或多條黃色的筋的外被編織。
應與連接頭上標有字母“G”- 地線（grounding conductor） - 的端子連接。
注意：電源線或只有一個輸出口的電線組件，其零線可以為淺蘭色或被覆淺蘭色的絕緣。但應滿足下列條件：
a）電線有非一體式的外被；
b）電源線或電線組件在工廠安裝或與電器一起包裝；
c）包裝上的標示滿足 UL817 的15.5 節的要求。
附 15.5 節的要求：
零線為淺蘭色或被覆淺蘭色的絕緣的電源線或電線組件應在 其最小包裝上標示：
1) 目的地；
2) 說明： “This package contains cords having a grounded conductor with a light blue colored insulation instead of the usual white or grey colored insulation.”
判定：零線或/和地線是否與相應標示的端子連接并電氣導通？
絕緣電阻測試(Insulation Resistance Test)
標準依據：UL817（89.1 – 89.5）
檢測對象：電源線及電線組件
樣品數量：
Normal：13 條
Tightened：20 條
Reduced：5 條
測量方法與要求： 應測量下列3處的絕緣電阻：
1、相對極性帶電部件之間的；
2、帶電件與暴露在外可被人接觸到的或可能用于接地的非帶 電金屬之間的；
3、帶電件與暴露在外可被人接觸到的或可能與接地接觸的任 何絕緣材料表面之間的；
設備要求：
1、開路輸出電壓為500V的兆歐表；
2、測量絕緣材料表面與帶電件之間的電阻應使用下頁裝置示 意圖里的裝置。
判定：任何一個測量值均不得小于100兆歐。
突拉測試(Abrupt Pull Test)
標準依據：UL817（99.1 –99.2）
檢測對象：電源線及電線組件的插頭或轉換插頭
樣品數量：
Normal：6 條
Tightened：12 條
Reduced：3 條
測試方法與要求：
1、有地線的產品
a） 軟線為10AWG或更大的，此測試可免除。
b） 軟線長度為12英寸（305mm）。
c） 測試時地線端子在上方位置。但如果是直角型插頭，應保持軟線向下的位置。
d） 測試安裝參見下頁裝置示意圖。
e） 2.5磅(1.1公斤)的重量，在10英寸(254mm)高的位置沖擊。
f） 判定：
1） 5次沖擊，地線或其他載流線是否斷；是– 不合格。
2） 25次沖擊，地線或其他載流線是否斷，如果有，地線是否先于載流線斷；是– 不合格。
3） 如果25次沖擊地線未斷，通40A 6-12V的電流2分鐘， 是否可承受。是– 合格。
2、芯線產品：
a） 軟線為XTW、CXTW、TPT、TS、TST、shaver、clock cords可免除本測試；
b） 軟線為10AWG或更大的，此測試可免除；
c） 2.5磅(1.1公斤)的重量，在7英寸(178mm)高的位 置沖擊。
d） 3個樣品分別都要在3個不同的方位測試。參考下 方位示意圖；
e） 判定：每個方位沖擊5次，無任何電線斷為合格。
外被保持測試（Jacket Retention Test）
標準依據：UL817（100.1 – 100.3）
檢測對象：電源線及電線組件的插頭或轉換插頭 軟線為18AWG，16AWG，14AWG的有外被的軟線
樣品數量：
Normal：6 條
Tightened：12 條
Reduced：3 條
測試方法與要求：
1、方法一（Method I）
a） 適用于帶模塑插頭或轉換插頭的產品
b） 軟線長度為12英寸（305mm）。
c） 采用突拉測試設備固定。
d） 先按照突拉測試的要求沖擊10次，是否有填充物、隔 離物、絕緣、或銅絲在軟線進入插頭處外露可見。有 則不合格。
e） 將插頭主軸置于水平位置。
f） 在離軟線進入插頭8英寸（203mm）處懸掛3磅（1.4公 斤）的砝碼15秒。然后插頭繞其水平主軸在15秒內旋 轉360°。是否有填充物、隔離物、絕緣、或銅絲在軟 線進入插頭處外露可見。有則不合格。
2、方法二（Method II）
a） 適用于所有的連接頭（包括插頭、轉接插頭、軟線連接器、器具偶合器）
b） 軟線長度為12英寸（305mm）。
c） 在離軟線進入連接頭6英寸（152mm）處將外被沿縱軸 方向切一個小口，將外被里所有的內部導線、絕緣、 填充物、隔離物剪斷。
d） 在離軟線進入插頭8英寸（203mm）處懸掛15磅（67牛） 的砝碼2分鐘。
e） 是否有填充物、隔離物、絕緣、或銅絲在軟線進入插 頭處外露可見。有則不合格。
高溫吊端子測試（Blade Pull Test at Elevated Temperature）
注意：本測試只有是Procedure有授權時現場代表才需要目擊測試
標準依據：UL817（95.1 – 95.4）
檢測對象：電源線及電線組件的插頭或轉換插頭
樣品數量：
Normal：6 條
Tightened：12 條
Reduced：3 條
測試方法與要求：
a) 軟線長度不超過6英寸(152.4mm)；
b) 在端子進入插頭本體處的四周劃線做記號；
c) 端子朝下通過1/4英寸厚的水平鋼板上的小孔(尺寸 恰好能穿過端子)固定；
d) 在每個待測端子上吊10磅(44.5牛)的砝碼；
e) 置于溫度已升至60℃的空氣循環老化爐中，放置4小 時；
f) 取出后移開砝碼，冷卻至室溫；
g) 測量端子從劃線處至插頭面的位移；
h) 判定：位移超過1/16英寸(1.6mm)不合格。
搖擺測試（Flexing Test）
標準依據：UL817（96.1 – 96.5）
注意：本測試只有是Procedure有授權時現場代表才需要目擊測試
檢測對象：軟線為一體式或非一體式的電源線及電線組件
樣品數量：
Normal：6 條
Tightened：12 條
Reduced：3 條
測試方法與要求：
a) 軟線為18AWG，16AWG，14AWG的平行線，連接頭為模 塑的產品才需要做本測試；
b) 符合下列條件的電線組件可免除本測試：
1) 電線銅絲為30AWG的SP-2，NISP-2，SPT-2，NISPT-2，SPE-2，NISPE-2，SP-3，SPT-3，or SPE-3軟線； 2) 標示符合UL817(23.3)的要求.
c) 軟線長度為20英寸(508mm)；
d) 樣品固定到搖擺測試機上，軟線的橫截面平行于搖 擺軸；
e) 在離軟線12英寸處懸掛一砝碼，砝碼重量（見測試 裝置示意圖說明；
f) 一次完整的搖擺的動作包括：從垂直位置向一側擺 90°，然后擺回垂直位置，然后向另一側擺90°，然 后回到垂直位置。
g) 擺動的速率為每分鐘10次完整的擺動。
h) 判定：2500次擺動內是否有電線斷開。有則測試結果不合格。
