文章來源 : 廣東優科檢測 發表時間：2025-04-01 瀏覽數量：

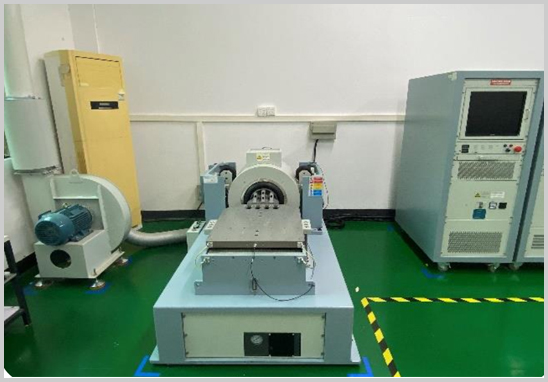

作為具備AEC-Q200標準CNAS全項檢測資質和CNCA發證能力的第三方檢測機構，我們專注于為汽車被動元件提供全項AEC-Q200認證測試服務。針對車規電容的振動試驗，實驗室嚴格依據國際標準搭建專業測試平臺，配備高精度振動臺系統（10-2000Hz頻率范圍）及標準PCB夾具，可模擬車輛行駛中極端振動環境，確保產品符合車規級可靠性要求。
1. 驗證電容在車輛行駛振動環境下的結構完整性；
2. 檢測焊點/引腳在機械應力下的抗疲勞性能；
3. 評估長期振動對電容電氣特性的影響；
4. 預防因機械共振導致的元件失效風險；
5. 滿足AEC-Q200標準對被動元件的強制檢測要求。
核心標準：
- AEC-Q200 Rev H 第4.3章機械應力要求
- MIL-STD-202G Method 204（機械振動）
特殊測試條件：
- 振動頻率：10Hz→500Hz→2000Hz（對數掃描）
- 加速度：5g（均方根值）
- 持續時間：3個相互垂直方向各12周期（單方向20分鐘）
- PCB規格：8"×5"×0.031" FR4基板，按標準固定點布局
1. 夾具系統配置
- 采用標準測試PCB（7+2固定點布局）
- 被測電容安裝位置：距最近固定點≤2英寸區域
- 使用鍍金測試焊盤確保接觸可靠性
2. 振動參數設置
| 參數項 | 技術要求 |
| 振動模式 | 正弦掃頻 |
| 頻率范圍 | 10-2000Hz |
| 加速度 | 5g±10% |
| 掃頻速率 | ≤1 octave/min |
| 軸向要求 | X/Y/Z三軸獨立測試 |
3. 失效判定標準
試驗后需通過：
- 外觀檢查（無開裂/脫焊/結構變形）
- 電性能測試（容值變化≤±10%）
- ESR變化量≤初始值20%
- 絕緣電阻符合規格書要求
本試驗方案適用于各類汽車電子被動元件：

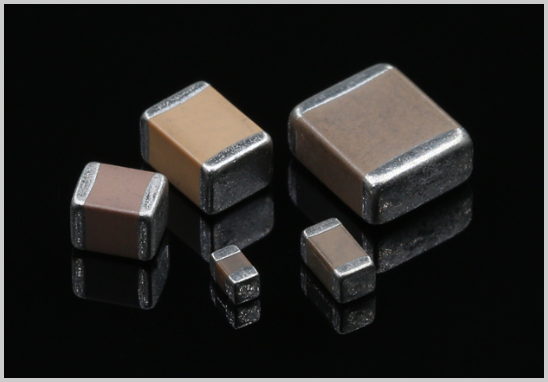

- MLCC/鋁電解/薄膜電容器
- 功率電感/高頻變壓器
- PTC熱敏電阻/NTC溫度傳感器
- 壓敏電阻/自恢復保險絲
- 晶體振蕩器/濾波器元件

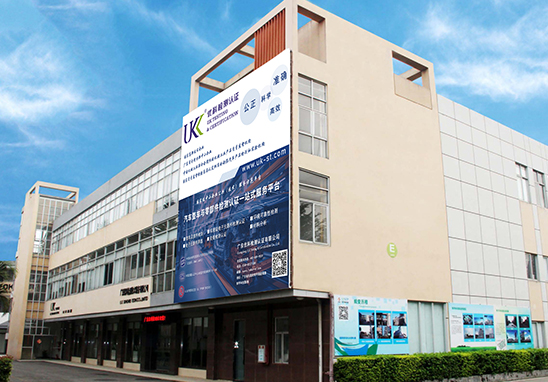

1. 品牌信賴：成立于2007年，中國CNAS、CMA認可檢驗的高新企業，廣東省專精特新中小企業，國家級中小企業公共技術服務平臺；
2. 多方認證：多個國內外機構認可，具備CNCA發證能力，資質齊全，檢測報告具有國際公信力；
3. 國際標準：實驗室按照國際標準ISO/IEC17025規范建立運行，符合10多個國際國內標準規范；
4. 服務保障：高效一站式檢測認證服務，實驗方案齊全，眾多國內外知名企業信賴。
